Messprinzip

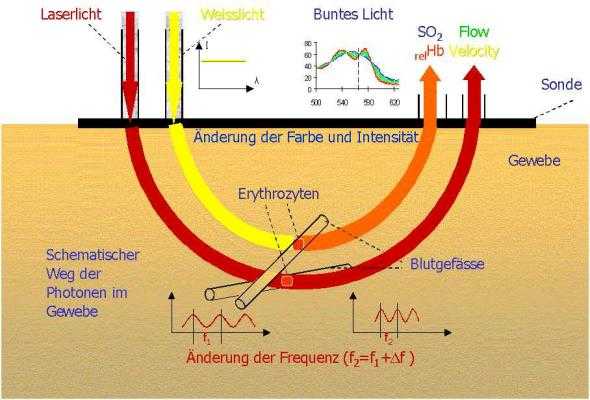

Die Messmethodik setzt sich zusammen aus der Laser-Doppler-Spektroskopie (vormals OptoFlow) für die Bestimmung des Blutflusses und der Weisslichtspektrometrie (vormals AbTisSpec und Methodik EMPHO) für die Bestimmung der Sauerstoffsättigung und Hämoglobinmenge.

Bestimmung des Blutflusses und der Blutflussgeschwindigkeit

Laserlicht kommt zum Einsatz für die Bestimmung der Durchblutungsgrößen im Gewebe. Durch die Bewegung der Erythrozyten wird eine Doppler-Verschiebung im detektierten Laserlicht hervorgerufen. Aus dem Dopplershift  der detektierten Laserlichtmenge wird die Blutflußgeschwindigkeit und der Blutfluß (kurz Flow) errechnet.

Bestimmung der Sauerstoffsättigung des Hämoglobins SO2[%] und relative Hämoglobinmenge rHb

O2C verwendet eine Weißlichtquelle für die Detektion der Hämoglobinparameter.  Die Sauerstoffsättigung wird aus der Farbe des Blutes bestimmt. Das Blut verändert seine Farbe mit dem Grad der Sauerstoffsättigung des Hämoglobins. Arterielles Blut besitzt eine hellrote Farbe, während venöses Blut eine blau-violette Farbe annimmt. Der Gewebehämoglobinwert wird aus einer Absorptionsmessung im Gewebe bestimmt. Befindet sich viel Blut im beleuchteten Meßvolumen der Sonde, so wird vom Hämoglobin, dem stärksten Lichtabsorber im Gewebe, viel Licht absorbiert und entsprechend wenig Licht kann über den Sensor detektiert werden. O2C berechnet aus dem absorbierten Lichtanteil die relative Hämoglobinkonmenge für das beleuchtete Gewebevolumen.

[zur Vergrösserung Diagramm anklicken]
